本文从尺寸控制、表面预处理、涂装及检验方法四个方面，阐述钣金加工的质量控制体系

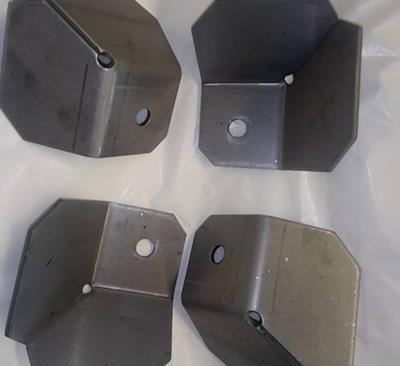

钣金件作为工业产品的“骨架与外衣”，其质量直接决定整机的装配精度、防护性能及外观水平。以青岛高玺电气设备有限公司生产的电加热壁挂炉为例，其外壳、底架、控制盒等钣金件必须满足严格的尺寸公差和表面处理标准，才能保证炉体的密封、散热及耐用性。本文从尺寸控制、表面预处理、涂装及检验方法四个方面，阐述钣金加工的质量控制体系。

一、尺寸公差：从图纸到实物的严密管控

钣金件公差通常执行ISO 2768或GB/T 15055标准。一般尺寸公差分为m（中等）、f（精密）等级。

线性尺寸：例如高玺电气炉体外壳宽度500mm，按m级公差为±1.5mm；若需精密配合的安装面，需标注±0.3mm。

折弯角度公差：90°直角通常允许±1°；对于互锁结构，则需±0.5°。

平面度：大型外壳面板平面度要求≤0.5mm/500mm，否则安装后鼓包或缝隙不均。

孔位公差：安装孔距基准边偏差应控制在±0.2mm以内，否则螺丝穿不进去。

实现这些公差需要：① 定期校准下料设备（激光切割机光路、冲床模具高度）；② 折弯机采用数控后挡料和角度传感器；③ 使用检具或三坐标抽检。对于批量生产的钣金件，应制作专用检验治具，提高检测效率。

二、表面预处理：除油、除锈与磷化

钣金加工后表面常残留油污、氧化皮或轻微划痕，需预处理才能喷涂。

除油：采用碱性清洗剂或超声波清洗，去除冲压油、防锈油。水膜破裂测试可判断除油是否彻底。

除锈/氧化皮：不锈钢件需酸洗钝化；碳钢件可采用喷砂或打磨。喷砂还能获得均匀的粗糙度，增强涂层附着力。

磷化或硅烷处理：在金属表面形成转化膜，提高耐腐蚀性及与涂层的结合力。锌系磷化膜重约2~5g/m²为佳。

青岛高玺电气的产品因用于采暖环境，外壳可能接触潮气或冷凝水，因此对预处理要求较高。劣质钣金件若磷化不充分，喷涂后半年内会从边缘开始生锈。

三、涂装：外观与防护的最终防线

钣金件常用涂层有粉末喷涂和液体烤漆。

粉末喷涂：环保、厚度均匀、硬度高。常见厚度60~100μm。需控制固化温度（约200℃）和时间，过度烘烤导致涂层变脆。附着力测试用划格法（百格试验）应达到0级。

液体烤漆：色泽丰富、光泽度高，但工序多、环保压力大。

对于户外或潮湿环境使用的设备，涂层还需进行盐雾试验验证。一般要求中性盐雾≥240小时无红锈。高玺电气作为电采暖设备制造商，其钣金外壳通常执行更高的耐候标准。喷涂前需将工件挂在流水线上，避免吊挂点遮挡导致漏喷；膜厚仪检查各区域厚度是否均匀。

四、来料检验与过程控制

设备厂（如高玺电气）对外协钣金件应有明确的检验规范：

外观检验：目视无划伤、无焊渣、无毛刺、无色差。

尺寸检验：按图纸标注的关键尺寸进行全检或抽检，使用卡尺、高度尺、螺纹规等。

涂层性能检验：每批次做附着力、硬度（铅笔硬度≥2H）和耐溶剂擦拭测试。

盐雾试验：每年或每变更供应商时做一次。

总结：钣金加工的质量控制从图纸公差标注开始，贯穿预处理、涂装到最终检验。设备厂家应与钣金供应商明确验收标准，并保留样件封样。对于青岛高玺电气设备有限公司这类注重产品耐用性的企业，选择通过ISO 9001认证且具备膜厚仪、盐雾试验箱等检测手段的钣金加工厂，是保障整机质量的重要环节。通过双方协作建立《钣金件检验指导书》，可有效减少因外壳问题导致的市场投诉。
