研磨机的“骨骼”与“器官”——解析核心零件的功能与制造挑战

2026/2/26 13:50:54

在现代制造业的精密版图中，研磨机作为实现高精度表面加工的关键设备，其性能的优劣很大程度上取决于内部核心零件的设计与制造水平。从双端面研磨机到砂磨机，这些设备的稳定运行离不开每一个“骨骼”与“器官”的精密协作。

传动系统零件：运动的“心脏”

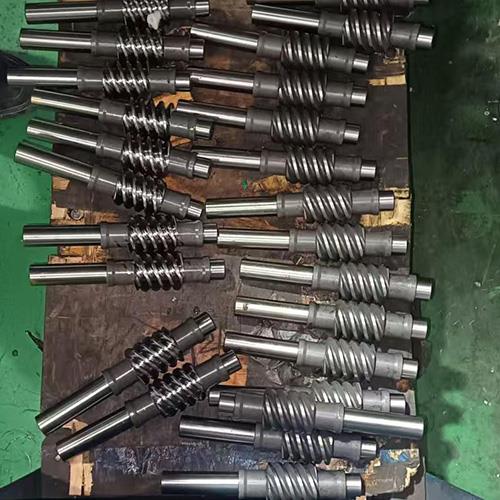

研磨机的传动系统是其动力来源，其中主轴和轴承是最为关键的零件。以砂磨机为例，主轴如同设备的“心脏”，在高速旋转中带动研磨介质对物料进行高效研磨。主轴的精度、强度和表面质量直接影响研磨效果和设备的稳定性。如果主轴加工精度不足，会导致设备运行时振动加剧、噪声增大，不仅降低效率，还会缩短整机寿命。

在双面精密研磨机中，太阳轮和内齿圈构成的行星机构同样至关重要。这类设备采用4道行星轮系运动原理，太阳轮与下盘驱动采用双空心轴套筒式结构，配合交叉滚子轴承和深沟球轴承支撑，确保了研磨盘旋转的高刚性和高精度。这些传动零件的配合精度，直接决定了工件在研磨过程中的运动轨迹重合度，进而影响最终产品的平面度和平行度。

研磨盘与磨具：加工的“手掌”

研磨盘是研磨机直接作用于工件的部件，其材质和结构设计直接决定了加工效率和表面质量。现代高端研磨机普遍采用陶瓷结合剂超硬材料磨盘，这种磨盘由经过精选的人造金刚石或立方氮化硼（CBN）微粉与特制低温烧结高强度陶瓷结合剂制成。通过将上百片陶瓷丸片按特定排列规则粘接在基体上，并在间隙中填充高分子材料，最终经精密加工制成。

与传统铸铁盘相比，这种固结磨料磨盘解决了研磨砂分布不均的问题，可将加工效率提升30%以上，并能实现1微米以内的加工精度。在端面研磨机中，磨盘技术已发展为可针对不同材料（如硬质合金、陶瓷、钢铁）选择金刚石或CBN砂轮，满足液压元件、汽车零部件等高精密领域的加工需求。

辅助系统零件：稳定的“保障者”

除了直接参与加工的零件，研磨机的辅助系统同样不可或缺。气动系统中的高精密气缸和比例阀，负责实现上研磨盘的摆入、摆出和加压动作，采用预压、主压、后压三阶段压力控制，确保加工过程的稳定性。冷却过滤系统则通过过滤器和磁性分离器，将磨削液中的杂质自动分离并冷却，防止磨盘热变形，保证批量加工的精度一致性。此外，集中自动润滑系统对主要运动部件进行定时润滑，延长了轴承和导轨等关键零件的使用寿命。

从传动到研磨，再到辅助保障，每一个零件都在研磨机的整体效能中扮演着独特角色。正是这些“骨骼”与“器官”的精密协同，才成就了现代研磨加工的高效与精准。
