从动力到磨具——解码抛光机核心零件的功能协同

2026/2/26 13:55:04

在现代制造业中，抛光机作为实现表面精密加工的关键设备，其性能的优劣高度依赖于内部核心零件的精密配合。从去除毛刺到镜面加工，每一个零件的稳定运行都在为最终的表面质量贡献力量。

动力系统零件：设备的“心脏”

抛光机的动力核心是电动机与主轴。电动机的选择直接决定了设备的加工能力。以外圆抛光机为例，考虑到前道工序后的表面粗糙度及杂质情况，主电机通常选用功率在4.0kW左右的型号，以满足抛光轮2400r/min的转速要求。而导向轮则需要独立驱动，由于导向轮旋转速度较低（通常在0-45r/min），常采用蜗轮减速器与0.75kW电机配合，并通过变频器控制转速，从而调节工件的轴向进给速度。

主轴作为传递动力的关键部件，其精度至关重要。在高端气囊式抛光机床中，电主轴将电机与主轴集成为一体，既是抛光工具，又是进动机构的一部分。这种集成化设计能够满足独特的进动抛光运动要求，对主轴的转速稳定性、旋转精度、静态刚度和温升控制都提出了极高要求。随着晶圆等大尺寸工件的加工需求增长，大尺寸主轴的加工方法也成为技术攻关重点，需要通过多次磨削、辅助工装支撑和严格冷却来控制热变形，确保精度。

执行系统零件：加工的“手掌”

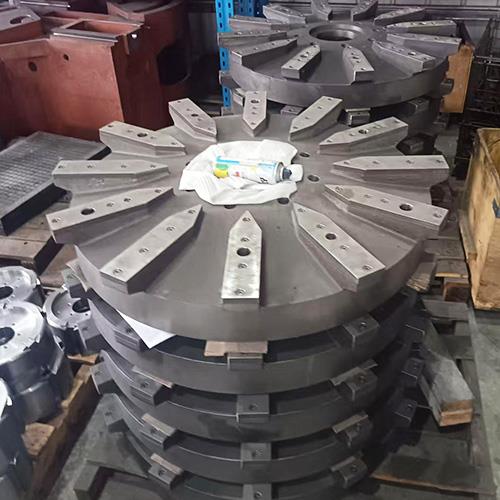

抛光盘是抛光机直接作用于工件的执行部件，其材质和结构直接影响加工效果。根据加工需求的不同，抛光盘可分为多种类型。按材料分类，羊毛抛光盘切削力强、研磨效率高，适合粗抛和去除严重瑕疵，但使用后可能留下旋纹；海绵抛光盘切削力较温和，不会留下旋纹，适合精抛和还原处理，按颜色可分为黄色（研磨）、白色（抛光）、黑色（还原）三种；兔毛抛光盘的切削力介于两者之间，适合普通漆面抛光。

在工业级单面抛光机中，抛光盘的设计更为复杂。一种创新的研磨抛光盘采用复合结构：以纯铜作为研抛盘，不锈钢作为垫盘，两者之间用环氧树脂软胶粘接固化。这种结构既弥补了纯铜盘材质较软、直接连接强度不足的问题，又提高了运行的稳定性和耐用性。对于高精度光学元件加工，气囊式抛光工具作为一种特殊执行部件，通过进动运动实现光学表面的确定性加工。

辅助系统零件：稳定的“保障者”

除了动力和执行部件，抛光机的辅助系统同样不可或缺。导向轮在外圆抛光机中扮演着关键角色，通常采用较硬的刚玉橡胶轮，以增大摩擦力、避免工件“丢转”。通过调节导向轮轴线与水平面的夹角，可以精确控制工件的轴向行进速度：夹角增大，轴向移动速度随之增加。

加压系统决定了抛光压力的一致性。高端立式单面抛光机采用渐进式抛光压力加压技术，避免了压力突变引起的加工表面损伤。同时，工件盘采用Z-γ双自由度中心重合技术，通过无间隙滚珠花键运动传递结构，取消了传统滚珠丝杆，缩短了传动链，有效提高了旋转精度。

此外，冷却与过滤系统对保证加工稳定性至关重要。迷宫式水内冷密封结构被应用于下抛光盘，确保长时间加工时的热稳定性。而自动隔离式喷液装置则能精确控制抛光液的供给量和供给时机，保证加工过程的一致性。

从动力输出到执行加工，再到辅助保障，每一个零件都在抛光机的整体效能中扮演着独特角色。正是这些核心零件的精密协同，才成就了现代抛光加工的高效与精准。
